GC980
STAREX
| Menge: | |
|---|---|
Als führender Hersteller und Direktlieferant von industriellen Schweißkomponenten stellen wir die Schraub-Erdungsklemme GC980 vor. Diese erstklassige Erdungslösung wurde für Fertigungsumgebungen mit hoher Kapazität entwickelt und bietet einwandfreie elektrische Leitfähigkeit und unerschütterliche mechanische Stabilität für Ihre Anforderungen an die Massenbeschaffung.

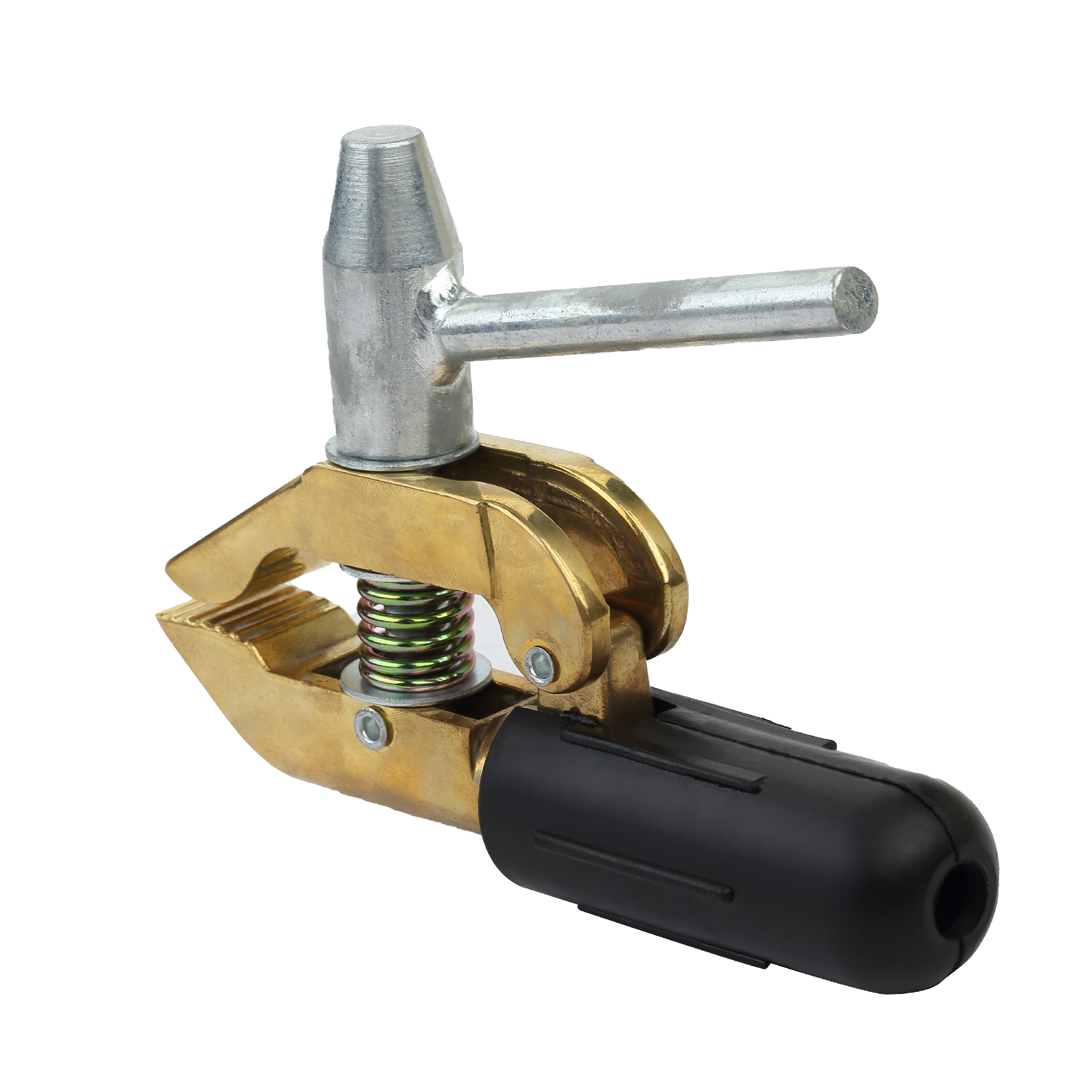

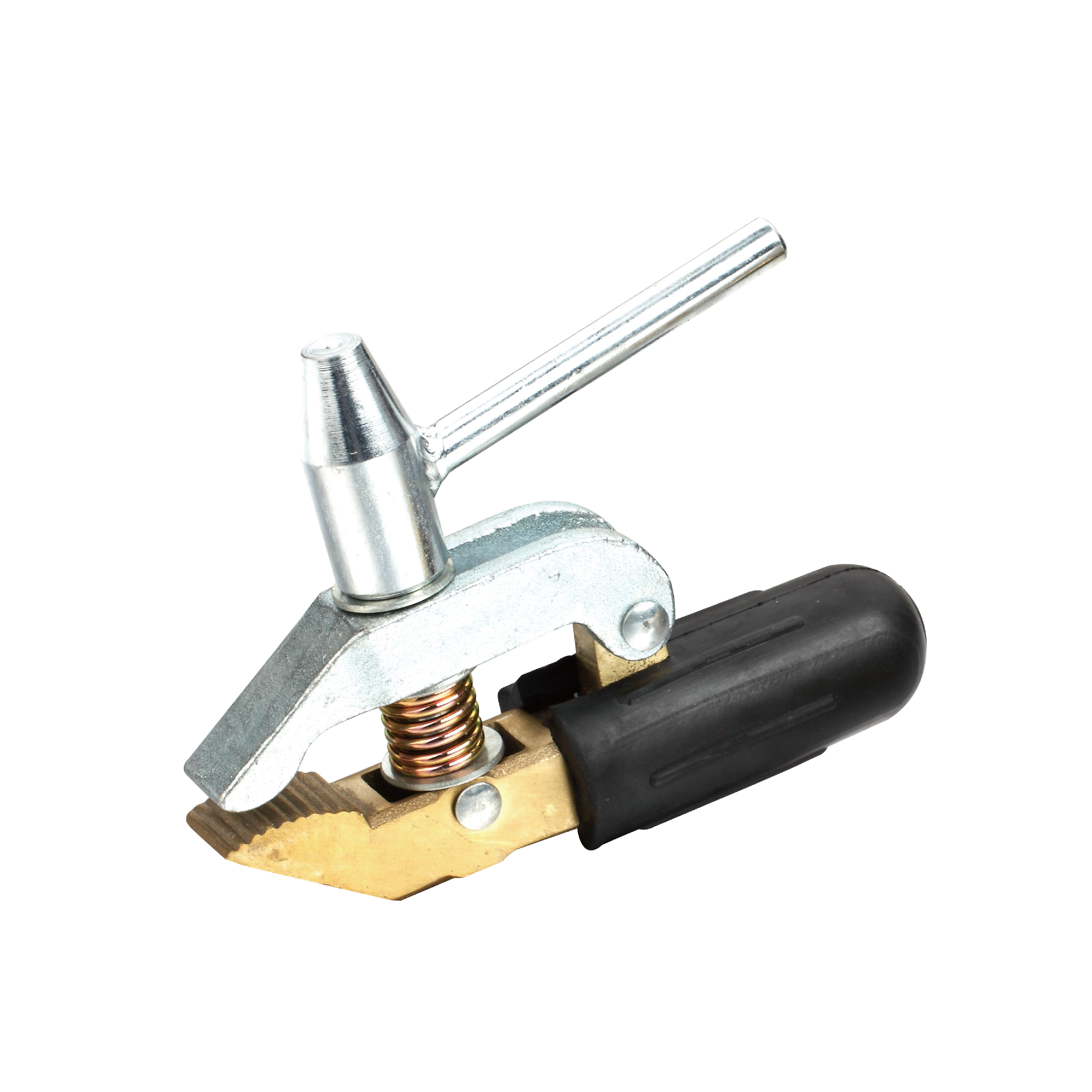

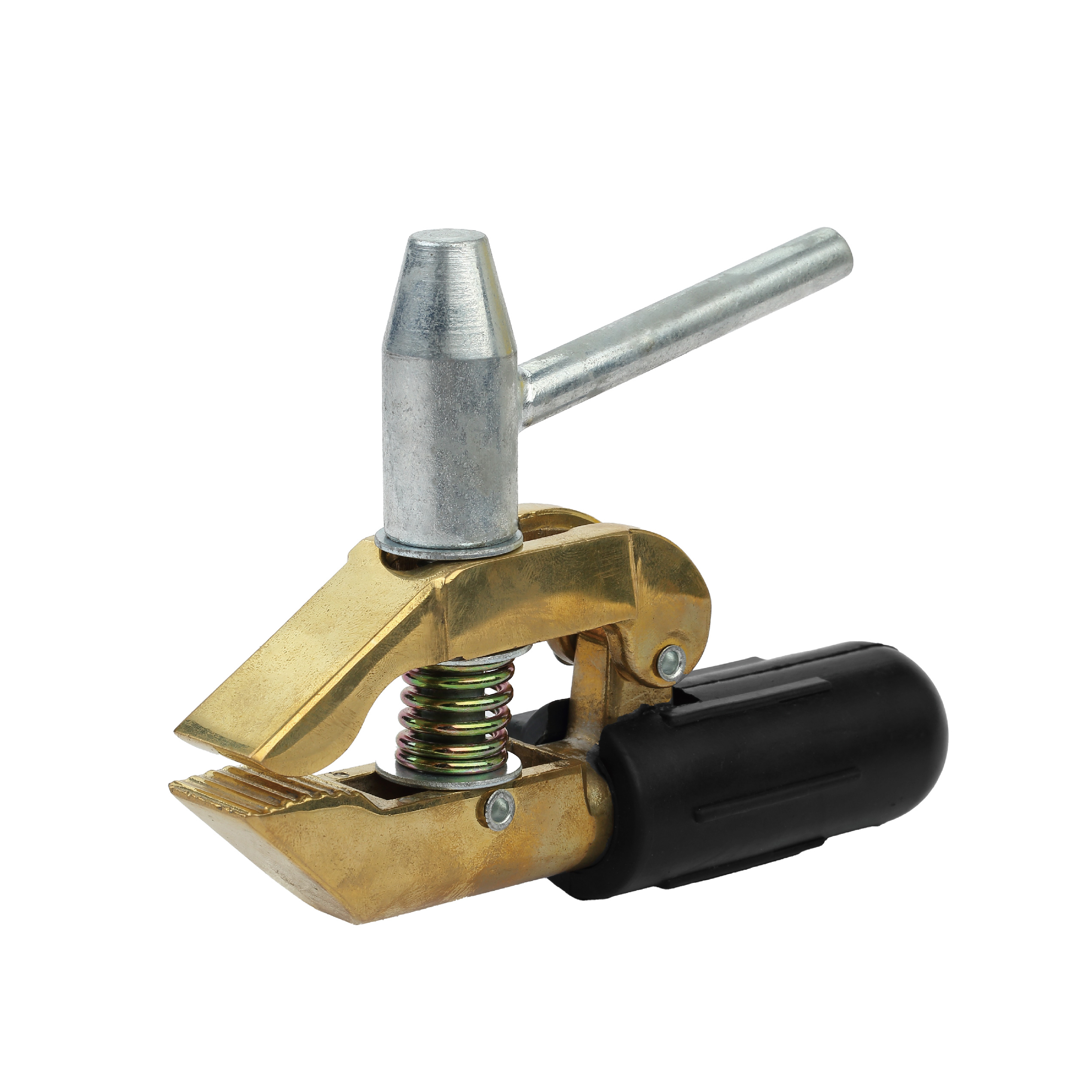

Modell: GC980 Schraub-Erdungsklemme
Kernmaterial: Hochwertiges geschmiedetes Messing / verkupferte Legierung
Stromstärke: 500 A – 800 A für hohe Beanspruchung
Anwendung: Industrielles MIG-, WIG-, MMA- und Unterpulverschweißen
Die Schraub-Erdungsklemme GC980 wurde sorgfältig entwickelt, um die Standards für industrielle Schweißverbindungen neu zu definieren. Wenn Ihre Bediener diese Klemme handhaben, verrät das hohe, dichte Gewicht des geschmiedeten Messingkörpers sofort ihre Robustheit. Die kalte, glatte Haptik der verkupferten Legierung weist auf ihre außergewöhnliche Beständigkeit gegenüber rauen Werkstattumgebungen hin, da sie korrosive Elemente aktiv abwehrt und dem unerbittlichen Beschuss von Hochtemperatur-Schweißspritzern trotzt. Während sich der ergonomische T-Griff mit einem angenehmen, fließenden mechanischen Widerstand dreht, treibt er die robusten Backen zusammen und rastet mit einem unnachgiebigen Biss auf Metalloberflächen ein, der sich dauerhaft mit dem Werkstück verbunden anfühlt.
Diese Komponente ist weit mehr als ein einfaches Erdungszubehör; Es handelt sich um eine wichtige Leitung, die dafür sorgt, dass das Lebenselixier Ihres Schweißvorgangs – der elektrische Strom – absolut unterbrechungsfrei fließt. Durch die Eliminierung von Mikrolichtbögen und lokaler Überhitzung, die bei minderwertigen Klemmen auftreten, verwandelt der GC980 unregelmäßige, stotternde Lichtbögen in ein gleichmäßiges, gleichmäßiges Brummen mit maximaler Produktivität. Schweißer am Boden werden eine spürbare Reduzierung der Kabelerwärmung und eine deutliche Verbesserung der Schweißpfützenkontrolle feststellen. Der GC980 wurde speziell für anspruchsvolle Anwendungen mit hoher Stromstärke entwickelt und ist ein stiller Wächter der Qualität. Er schützt sowohl Ihre teuren Schweißstromquellen als auch die strukturelle Integrität jeder kritischen Verbindung, die Ihr Produktionsteam erstellt.
| Produktname | Schraub-Erdungsklemme/Schweißkabel-Erdungsklemme |
|---|---|
| Modellnummer | GC980 |
| Gehäusematerial | Premium-Messing / Schmiedestück aus reinem Kupfer / verkupferte Legierung (hochbelastbarer Korrosions- und Rostschutz) |
| Nennstrom | 500A - 800A (Geeignet für Hochleistungs-Hochstromschweißen) |
| Klemmmethode | Schrauben-/G-Klemmen-Typ |
| Max. Öffnungsgröße | Ca. 35mm - 50mm |
| Leitfähige Kontaktoberfläche | Großflächiges Kontaktpad aus reinem Kupfer/Messing |
| Griffdesign | Arbeitssparender Drehgriff vom T-Typ |
| Anwendbare Prozesse | MIG-/WIG-/MMA-/Unterpulverschweißen (Industriequalität) |
| Arbeitszyklus | 35 % |
| Anwendbare Kabelgröße | 70mm² (bis 2/0 Schweißkabel) |
| Elektrodenkapazität | Bis zu 7/32' (5,6 mm) |
| Gesamtlänge | 10' (254 mm) |
| Herstellungsstandards | EN 60794-11:2010 |
Der GC980 wurde entwickelt, um die häufigsten Probleme zu beseitigen, die in schweren Fertigungsanlagen auftreten. Durch den Fokus auf mechanische Überlegenheit und elektrische Effizienz trägt diese Klemme direkt zu geringeren Fehlerraten und einer höheren Betriebszeit bei.
Reversible Isolatoren: Verfügt über umkehrbare obere und untere Isolatoren, die die Nutzungsdauer der Klemme verlängern und den Bedarf an Ersatzbeständen reduzieren.
Backenmuster mit mehreren Positionen: Ausgestattet mit Backenmustern mit 6 Positionen, die eine sichere Befestigung an einer Vielzahl unregelmäßiger Metallformen und -winkel ermöglichen.
Kugelpunkt-Kabelverbindung: Verwendet eine hochsichere Kugelpunkt-Kabelverbindung, die bis zu 2/0 Schweißkabel akzeptiert und so eine dichte elektrische Verbindung mit großer Kontaktfläche gewährleistet.
Standardisierte Konformität: Vollständige Konformität mit den Normen EN 60794-11:2010, wodurch garantiert wird, dass Ihre Einrichtung strenge internationale Sicherheits- und Leistungsvorschriften erfüllt.
Optimierte Abmessungen: Mit einer beachtlichen Gesamtlänge von 10 Zoll (254 mm) bietet es die nötige Hebelwirkung für sicheres Anziehen, ohne den Arbeitsbereich unnötig zu vergrößern.
Die Grundlage jeder außergewöhnlichen Erdungsklemme liegt in ihrer Metallurgie. Der GC980 verwendet hochreines Messing und reines Kupfer, um einen Weg mit dem geringsten Widerstand für Ihren Schweißstrom zu schaffen. Diese sorgfältige Materialauswahl löst das vorherrschende Problem des Energieverlusts am Erdungspunkt.
Extrem niedriger Kontaktwiderstand: Die großflächigen Kontaktpads aus reinem Kupfer/Messing sorgen dafür, dass der elektrische Widerstand auf ein absolutes Minimum beschränkt wird, sodass die volle Stromstärke den Schweißlichtbogen erreichen kann.
Wärmeableitung: Hochwertiges Messing leitet die Wärme auf natürliche Weise schnell ab. Dadurch wird verhindert, dass die Klemme überhitzt und die Kabelisolierung schmilzt, was eine häufige Ursache für Gefahren am Arbeitsplatz und Geräteausfälle ist.
Korrosionsschutzbeschichtung: Die Außenseite aus kupferbeschichteter Legierung fungiert als hervorragende Barriere gegen atmosphärische Feuchtigkeit und chemische Dämpfe, die in Industrieanlagen häufig vorkommen, und sorgt Jahr für Jahr für eine saubere, leitende Oberfläche.
Gleichbleibende Lichtbogenstabilität: Durch die Bereitstellung eines gleichmäßigen, ungehinderten Stromflusses tragen die hochwertigen Materialien direkt zu einem gleichmäßigeren, vorhersehbareren Schweißlichtbogen bei und reduzieren so Spritzer und Reinigungszeiten nach dem Schweißen.
Herkömmliche federbelastete Klemmen versagen in dynamischen Industrieumgebungen häufig und verlieren mit der Zeit ihren Halt. Der GC980 verfügt über einen robusten Schraubmechanismus im G-Klemmen-Stil, der eine dauerhafte, unnachgiebige Verbindung garantiert, bis er vom Bediener manuell gelöst wird.
Extreme Bisskraft: Der mechanische Vorteil des Schraubengewindes ermöglicht es dem Bediener, einen enormen Klemmdruck auszuüben und so Oberflächenrost oder Walzzunder zu zerdrücken, um blankes, leitfähiges Metall zu erreichen.
Vibrationsimmunität: In Umgebungen mit schweren Maschinen oder kontinuierlichem Schleifen bleibt die Schraubensicherung völlig unbeeinflusst von Umgebungsvibrationen und verhindert so versehentliche Trennungen.
Widerstand gegen Widerstand: Wenn Schweißer große Kabellängen von 70 mm² über den Werkstattboden ziehen müssen, bleibt der GC980 fest am Werkstück verankert, wodurch frustrierende Unterbrechungen durch abspringende Klemmen vermieden werden.
Eliminierung von Lichtbögen: Eine lockere Klemme verursacht einen elektrischen Lichtbogen am Erdungspunkt, der das Werkstück beschädigt und Energie verschwendet. Die arretierte Stabilität dieser Schraubzwinge beseitigt dieses kostspielige Problem vollständig.
Die industrielle Fertigung erfordert Geräte, die harten Arbeitszyklen ohne Leistungseinbußen standhalten. Der GC980 ist für beeindruckende 500 A bis 800 A ausgelegt und speziell für kontinuierliche Schweißvorgänge mit hoher Stromstärke ausgelegt.
Hohe Stromstärketoleranz: Bewältigt problemlos die hohen elektrischen Belastungen, die beim Schweißen dicker Bleche, beim Fugenhobeln und bei Hochleistungs-Unterpulver-Lichtbogenprozessen erforderlich sind, ohne dass es zu thermischen Durchschlägen kommt.
Dauerhafte Arbeitszyklen: Entwickelt, um bei einem Arbeitszyklus von 35 % und maximaler Stromstärke zuverlässig zu arbeiten und sicherzustellen, dass Ihre Produktionslinien ohne obligatorische Abkühlpausen für die Erdung von Geräten in Betrieb bleiben.
Beständigkeit gegen thermischen Abbau: Im Gegensatz zu minderwertigen Legierungen, die nach wiederholten Erwärmungs- und Abkühlungszyklen spröde werden oder ihre Leitfähigkeit verlieren, behält unser geschmiedetes Messing seine strukturelle und elektrische Integrität auf unbestimmte Zeit bei.
Sicherheitsgarantie: Durch die effektive Bewältigung extremer Hitze schützt die Klemme den Bediener vor versehentlichen Verbrennungen und verhindert den katastrophalen Ausfall der Erdungskabelverbindung.
Der häufige Austausch von Verbrauchsmaterialien belastet die Beschaffungsbudgets und führt zu unnötigen Ausfallzeiten. Der GC980 wird mit einem verdickten Schmiedeverfahren hergestellt, das so konzipiert ist, dass es den härtesten körperlichen Belastungen standhält, denen eine Metallbearbeitungswerkstatt ausgesetzt sein kann.
Fall- und Schlagfestigkeit: Die dichte, solide Messingkonstruktion absorbiert Stöße, die beim Herunterfallen vom Gerüst oder beim Aufprall auf schwere Stahlträger entstehen, ohne zu reißen oder sich zu verformen.
Verschleißfeste Gewinde: Die kritischen Schraubengewinde sind präzisionsgefertigt und gehärtet, um selbst nach Tausenden von Anzieh- und Lösezyklen ein Abisolieren oder Verkanten des Gewindes zu verhindern.
Spritzerablenkung: Die glatte, plattierte Oberflächenarchitektur verhindert auf natürliche Weise das Anhaften von geschmolzenen Schweißspritzern und sorgt dafür, dass sich die mechanischen Teile frei bewegen können, ohne dass ein ständiges Drahtbürsten erforderlich ist.
Beschaffungseffizienz: Durch die drastische Verlängerung des Lebenszyklus Ihrer Erdungsklemmen reduziert die GC980 Ihre jährlichen Ausgaben für Verbrauchsmaterialien erheblich und vereinfacht Ihre Bestandsverwaltung.
Bedienerkomfort und Geschwindigkeit wirken sich direkt auf das Endergebnis aus. Der GC980 verfügt über durchdachte ergonomische Funktionen, die es Schweißern ermöglichen, ihre Erdungspunkte schnell zu sichern, selbst wenn sie schwere, einschränkende Schutzausrüstung tragen.
T-Typ-Drehgriff: Der markante, leicht zu greifende T-Griff bietet eine hervorragende Hebelwirkung, sodass der Bediener mit minimaler körperlicher Anstrengung maximale Spannkraft erreichen kann.
Handschuhfreundliche Bedienung: Speziell für die Bedienung mit dicken Schweißerhandschuhen aus Leder entwickelt, sodass der Bediener seine Handschuhe nicht ausziehen muss, um die Klemme einzustellen.
Schnelle Bereitstellung: Der leichtgängige Schraubmechanismus ermöglicht ein schnelles Öffnen und Schließen und spart so jedes Mal wertvolle Sekunden, wenn der Erdungspunkt bei großen Fertigungen verlegt werden muss.
Reduzierte Ermüdung: Durch die Minimierung der zum Sichern der Klemme erforderlichen Griffkraft im Vergleich zu Hochleistungs-Federklemmen trägt es dazu bei, die Ermüdung von Händen und Handgelenken bei Schweißern während langer Schichten zu verringern.
Eine standardisierte Erdungslösung vereinfacht den Betrieb in verschiedenen Fertigungssektoren. Der GC980 wurde als universelle Erdungslösung für eine Vielzahl von Schwerindustrien und Schweißmethoden entwickelt.
Prozesskompatibilität: Bietet einwandfreie Leistung bei allen wichtigen industriellen Schweißprozessen, einschließlich MIG (GMAW), WIG (GTAW), MMA (SMAW) und Unterpulverschweißen (SAW).
Schiffbau und Reparatur: Ideal für die Schifffahrtsindustrie, wo eine sichere Erdung auf massiven Stahlrümpfen in feuchten, korrosiven Umgebungen eine absolute Notwendigkeit ist.
Baustahlherstellung: Bietet die hohe Stromstärke und die große Backenöffnung (bis zu 50 mm), die zum Klemmen auf dicken I-Trägern, H-Säulen und schweren Grundplatten erforderlich sind.
Rohrleitungsbau: Gewährleistet stabile, zuverlässige Lichtbögen für kritische Rohrverbindungen, bei denen Stromschwankungen zu Fehlern bei der Röntgenprüfung und kostspieligen Nacharbeiten führen können.
Schwermaschinenbau: Erfüllt die strengen Anforderungen bei der Montage von Erdbewegungsgeräten, Bergbaumaschinen und landwirtschaftlichen Fahrzeugen.
Bei der Beschaffung kritischer Komponenten für Großbetriebe ist Vertrauen von größter Bedeutung. Jede GC980-Klemme wird im Werk strengen Tests unterzogen, um sicherzustellen, dass sie unseren kompromisslosen Standards entspricht, bevor sie Ihre Einrichtung erreicht.
Überprüfung der Leitfähigkeit: Jede Produktionscharge wird einer Mikro-Ohm-Widerstandsprüfung unterzogen, um sicherzustellen, dass die Metallzusammensetzung den strengen Richtwerten für die elektrische Leitfähigkeit entspricht.
Mechanische Belastungsprüfung: Die Schraubmechanismen und Backen werden unter extremem Drehmoment und Druck getestet, um sicherzustellen, dass sie die erforderliche Klemmkraft ohne strukturelles Versagen übertreffen.
Thermische Dauertests: Klemmen werden in kontrollierten Umgebungen dauerhaft hoher Strombelastung ausgesetzt, um ihre Wärmeableitungsfähigkeit und thermische Stabilität zu überprüfen.
Globale Standardkonformität: Unterstützt durch CE- und ISO-Zertifizierungen und bietet Beschaffungsbeauftragten die dokumentierte Sicherheit, die für internationale Compliance- und Qualitätsaudits erforderlich ist.
Die Partnerschaft mit dem richtigen Hersteller verwandelt Ihre Lieferkette von einem potenziellen Risiko in einen strategischen Vorteil. Wir sind bestrebt, erstklassige Industrielösungen bereitzustellen, die Ihren betrieblichen Erfolg vorantreiben.
Direkte Fertigungsmöglichkeiten: Durch die Kontrolle des gesamten Produktionsprozesses vom Rohmaterialschmieden bis zur Endmontage stellen wir eine gleichbleibende Qualität und äußerst wettbewerbsfähige Preise für Volumenkäufe sicher.
Kompromisslose Qualitätsstandards: Unsere engagierten Qualitätssicherungsteams nutzen fortschrittliche Testprotokolle, um sicherzustellen, dass jedes gelieferte Gerät in Ihren anspruchsvollen Umgebungen einwandfrei funktioniert.
Skalierbare Produktionskapazität: Unabhängig davon, ob Sie ein Standardvolumen oder einen massiven Einsatz für eine neue Anlage benötigen, können unsere flexiblen Fertigungslinien skaliert werden, um Ihre genauen Lieferpläne einzuhalten.
Technische Expertise: Unser technisches Support-Team verfügt über umfassende Kenntnisse industrieller Schweißanwendungen und unterstützt Sie gerne bei der Auswahl der genauen Spezifikationen, die für Ihre individuellen Projekte erforderlich sind.
Globale Logistik-Exzellenz: Wir haben robuste internationale Versandnetzwerke aufgebaut, die sicherstellen, dass Ihre kritischen Komponenten sicher verpackt, vollständig dokumentiert und absolut pünktlich ankommen.
Um Ihre Entwicklungs- und Beschaffungsteams bei der fundierten Entscheidungsfindung zu unterstützen, haben wir Antworten auf die technischsten Fragen zur GC980-Klemme zusammengestellt.
Inwiefern übertrifft der Schraubmechanismus herkömmliche Federklemmen bei schwerer Fertigung?
Federklemmen beruhen auf einer Spannung, die mit der Zeit nachlässt und durch Kabelzug oder Vibrationen leicht gelöst werden kann. Der Schraubmechanismus des GC980 nutzt mechanische Gewinde, um die Backen in das Metall zu treiben und so eine verriegelte Hochdruckverbindung zu schaffen, die nicht versehentlich unterbrochen werden kann, sodass bei kritischen Schweißnähten keine Unterbrechung des Lichtbogens gewährleistet ist.
Kann diese Erdungsklemme verschiedene Schweißkabelgrößen aufnehmen?
Ja, der GC980 verfügt über einen vielseitigen Kugelpunkt-Kabelanschluss, der für die sichere Aufnahme einer Vielzahl von Industriekabeln bis zu 70 mm² (2/0-Schweißkabel) ausgelegt ist. Dadurch wird eine möglichst flächige Verbindung zwischen Kupferdraht und Messing-Klemmenkörper gewährleistet.
Welche Wartung ist erforderlich, um langfristig eine optimale Leitfähigkeit sicherzustellen?
Aufgrund der hochwertigen verkupferten Legierung und der Konstruktion aus geschmiedetem Messing ist der Wartungsaufwand minimal. Wir empfehlen, die Kontaktbacken regelmäßig mit einer Drahtbürste abzuwischen, um angesammelten Walzzunder oder starke Oxidation vom Werkstücktransfer zu entfernen, und die Schraubengewinde für einen reibungslosen Betrieb leicht zu schmieren.
Ist der GC980 für Hochfrequenz-WIG-Schweißanwendungen geeignet?
Absolut. Hochfrequenz-WIG-Schweißen erfordert einen außergewöhnlich sauberen und stabilen Untergrund, um HF-Wanderungen zu verhindern und einen sauberen Lichtbogenstart zu gewährleisten. Der extrem niedrige Kontaktwiderstand der reinen Messing-/Kupfer-Pads des GC980 macht ihn zur idealen Wahl für Präzisions-WIG-Anwendungen.
Wie wirkt sich die Konstruktion aus geschmiedetem Messing auf die thermische Dynamik beim Dauerschweißen mit 500 A+ aus?
Geschmiedetes Messing hat im Vergleich zu Standard-Stahlklemmen eine bessere Wärmeleitfähigkeit. Beim Dauerschweißen mit hoher Stromstärke entzieht der GC980 der Kontaktstelle schnell Wärme und gibt sie an die Umgebungsluft ab. Dadurch wird verhindert, dass die Klemme Temperaturen erreicht, die den Kabelmantel zum Schmelzen bringen oder die elektrische Verbindung beeinträchtigen könnten.
