Bei der schweren Fertigung verbergen sich die Betriebskosten oft im Verborgenen. Thermoschock und inkonsistente Kantenqualität verbrauchen Ressourcen bei der Metallherstellung. Das Überspringen oder Überstürzen der Vorheizphase führt zu ernsthaften Problemen in der Werkstatt. Bediener sind mit Mikrorissen, übermäßigem Schlackeneinschluss und Materialverhärtung konfrontiert. Diese Mängel erfordern kostspielige Nacharbeiten wie schwere Bearbeitung und manuelles Schleifen.
Durch die Standardisierung von Vorheizprotokollen werden diese Probleme direkt gelöst. Es handelt sich um eine strikte operative Entscheidung. Die richtige Vorwärmung bestimmt die Auswahl der Ausrüstung, die Durchsatzraten und die Gesamtrentabilität des Projekts beim industriellen Gasschneiden . Durch die Kontrolle des Wärmeeintrags vor Beginn des Schnitts beseitigen Hersteller die Grundursachen für Kantenversagen und sorgen für eine saubere, schweißbereite Oberfläche.
Metallurgische Integrität: Richtiges Vorwärmen verlangsamt die Abkühlgeschwindigkeit der Schnittkante und verringert so das Risiko wasserstoffinduzierter Rissbildung (HIC) und Martensitbildung in Stählen mit hohem Kohlenstoffgehalt und legierten Stählen erheblich.
Betriebseffizienz: Das Erreichen der richtigen Vorheiztemperatur ermöglicht höhere und gleichmäßigere Fahrgeschwindigkeiten und maximiert den Durchsatz ohne Einbußen bei der Schnittqualität.
Geräteoptimierung: Die Wirksamkeit der Vorheizphase hängt direkt von der Auswahl der richtigen Schneidbrenner- und Schneiddüsenkonfiguration für das spezifische Brenngas und die Materialdicke ab.
Risikominderung: Die Standardisierung der Vorwärmtemperaturen auf der Grundlage von Berechnungen des Kohlenstoffäquivalents (CE) verhindert lokale Überhitzung, Materialverzerrung und unvorhersehbare Schnittfugenbreiten.
Wärmeausdehnung und -kontraktion bestimmen das Metallverhalten beim Schneiden. Eine lokalisierte Schnittzone erreicht sofort extreme Temperaturen. Das umgebende Grundmetall bleibt kalt. Dadurch entsteht ein starker Temperaturgradient über der Platte. Durch Vorwärmen wird dieser Schock minimiert. Es erhöht sanft die Temperatur des Grundmetalls, bevor die Oxidationsreaktion beginnt. Durch die Bewältigung dieses Temperaturgradienten wird die Restspannung direkt reduziert. Große Stahlplatten widerstehen Dimensionsverzerrungen, wenn sie gleichmäßig erhitzt werden. Bediener vermeiden Verformungen und Wölbungen, die lange, schmale Schnitte normalerweise ruinieren.
Durch die allmähliche Anwendung von Wärme kann sich die kristalline Struktur des Stahls gleichmäßig ausdehnen. Wenn der Hochgeschwindigkeits-Sauerstoffstrom das Metall durchdringt, ist die Umgebung bereits thermisch stabilisiert. Dies verhindert die plötzliche, heftige Ausdehnung, die zu Mikrorissen entlang der Schnittfuge führt. Ein konsequentes Wärmemanagement stellt sicher, dass die Platte nach dem Abkühlen des Schnitts flach und maßhaltig bleibt. Wenn Sie im Januar ein Stück 3-Zoll-Platte vom Hof schleppen, ist es ein Rezept für eine Katastrophe, es sofort mit einer schneidenden Flamme zu treffen. Der extreme Unterschied zwischen der Umgebungstemperatur des Stahls und dem Zündpunkt führt dazu, dass das Material sich selbst bekämpft. Das Vorwärmen schließt diese Lücke.
Wir sehen dies ständig im Schwermaschinenbau. Eine Werkstatt schneidet ein 20 Fuß langes Stahlband ohne Vorwärmen. Bis das Stück abgekühlt ist, hat es sich bereits um 7,5 cm außerhalb der Toleranz verbogen. Die inneren Spannungen ziehen das Metall, wenn die Schnittkante schrumpft. Durch die Anwendung eines Vorwärmdurchgangs entlang der gesamten Schnittlinie vor dem Einschalten des Sauerstoffstroms kann sich die Platte als eine Einheit ausdehnen und zusammenziehen, wobei die Geradheit erhalten bleibt.
Wasserstoffinduziertes Cracken erfordert drei spezifische Bedingungen. Sie benötigen eine anfällige Mikrostruktur, eingeschlossenen Wasserstoff und eine hohe Eigenspannung. Kalte Stahlplatten sammeln auf natürliche Weise Oberflächenkondensat. Durch das Vorwärmen wird diese Feuchtigkeit vollständig verdrängt. Dadurch wird eine primäre Wasserstoffquelle entfernt, bevor die Flamme zündet. Die Beseitigung von Oberflächenfeuchtigkeit ist die erste Verteidigungsmaßnahme gegen eine Kontamination der Schweißzone.
Durch das Vorwärmen wird auch die Abkühlungsrate der Wärmeeinflusszone (HAZ) verringert. Durch einen langsameren Abkühlzyklus kann eingeschlossener Wasserstoff sicher aus dem Metall diffundieren. Dadurch wird verhindert, dass sich entlang der Schnittkante spröde martensitische Mikrostrukturen bilden. Martensit ist extrem hart und neigt unter Belastung zur Rissbildung. Durch die Verlängerung der Abkühlzeit bildet der Stahl eine duktilere perlitische oder bainitische Struktur. Diese weichere Kante lässt sich in nachfolgenden Fertigungsschritten viel einfacher bearbeiten, bohren oder schweißen.
Berücksichtigen Sie den Taupunkt in einem typischen Produktionshof. Draußen sitzender Stahl nimmt Feuchtigkeit in seine Oberflächenschicht auf. Wenn Sie diese Platte kalt schneiden, zerlegt die Schneidflamme die Wassermoleküle. Der Wasserstoff gelangt in die Stahlschmelze. Da die schmale Schnittzone an der massiven Wärmesenke der umgebenden Kühlplatte schnell abkühlt, wird dieser Wasserstoff in der neu gebildeten, gehärteten Kornstruktur eingeschlossen. Tage später breiten sich entlang der Kante mikroskopisch kleine Risse aus. Durch einfaches Vorheizen auf 200 Grad wird die Feuchtigkeit entfernt und die Abkühlgeschwindigkeit so weit verlangsamt, dass der Wasserstoff entweichen kann.
Die Geschwindigkeit der Oxidationsreaktion hängt stark von der Temperatur des Grundmetalls ab. Kalter Stahl widersteht dem Sauerstoffstrom. Die Reaktion kommt zum Stillstand und der Schnitt fällt aus. Vorgewärmter Stahl reagiert schnell und sauber. Eine ausreichende Vorwärmung ermöglicht schnellere, unterbrechungsfreie Fahrgeschwindigkeiten. Bediener beenden Schnitte in kürzerer Zeit. Dies senkt direkt die Arbeits- und Gemeinkosten pro Schnitt. Der Durchsatz steigt, ohne dass die Ausrüstung die Sicherheitsgrenzen überschreitet.
Durch die Aufrechterhaltung einer konstanten Fahrgeschwindigkeit werden Risse und Auswaschungen verhindert. Wenn die Platte richtig vorgewärmt ist, kann der Bediener oder die CNC-Maschine eine optimale Vorschubgeschwindigkeit einstellen. Es ist nicht erforderlich, die Geschwindigkeit zu verlangsamen, damit die Vorheizflammen aufholen können. Diese kontinuierliche, fließende Bewegung erzeugt ein maschinenähnliches Finish auf der Schnittfläche, wodurch der Bedarf an Nachbearbeitungsvorgängen reduziert wird. Wenn ein Bediener einen Schnitt ständig anhalten, rückwärts fahren und erneut starten muss, weil das Metall nicht heiß genug war, um die Reaktion aufrechtzuerhalten, verlieren Sie im Laufe einer Woche mehrere Stunden Produktionszeit.
Wir messen dies in Zoll pro Minute (IPM). Eine kalte 2-Zoll-Platte könnte Sie dazu zwingen, mit 8 IPM zu kriechen, um den Schnitt aufrechtzuerhalten. Bei richtiger Vorwärmung kann dieselbe Platte mit 12 bis 14 IPM geschnitten werden. Das ist ein enormer Anstieg des linearen Filmmaterials, das pro Schicht verarbeitet wird. Die Hitze erledigt die Arbeit und ermöglicht es dem Sauerstoffstrahl, die geschmolzene Schlacke ohne zu zögern sauber durch den Boden der Schnittfuge zu blasen.
Eine stabile Vorwärmflamme sorgt für einen kontinuierlichen, flüssigen Schlackenauswurf. Bei Aufschnitt bleibt die Schlacke am unteren Rand der Platte hängen. Durch das Vorwärmen bleibt die Schlacke geschmolzen, bis sie die Schnittfuge vollständig freigibt. Dies reduziert fest anhaftende Krätze. Diesen Erfolg können Sie an der Reduzierung des Nachbearbeitungsschleifens messen. Weniger Reinigungsaufwand bedeutet schnellere Übergänge zum Schweißen oder Zusammenbauen. Die Konsistenz der Schnittfuge verbessert sich drastisch, wenn die Wärmeausdehnung kontrolliert wird.
Das Schmelzen der Oberkante wird minimiert, wenn die Vorheizflammen richtig eingestellt sind.
Die Schnittfläche bleibt quadratisch und es fehlt die typische Konkavität, die bei Aufschnitt auftritt.
Bodenschlacke wird spröde und blättert mit einem Handschaber leicht ab.
Die Schnittfugenbreite bleibt vom Beginn des Schnitts bis zum Ende gleichmäßig.
Da die Schlacke flüssig bleibt, entfällt die Bildung von Fugen am Schnittgrund.
Harter Schlacke ist der Feind der Fertigungswerkstatt. Wenn ein Schnitt zu kalt erfolgt, verfestigt sich die Schlacke in dem Moment, in dem sie auf die Unterkante der Platte trifft. Es verschweißt sich mit dem Grundmetall. Die Bediener verbringen dann Stunden damit, mit schweren Schleifmaschinen zu versuchen, es zu entfernen. Wenn das Blech vorgewärmt ist, hält die Umgebungstemperatur des Stahls die Schlacke nur einen Bruchteil einer Sekunde länger flüssig. Es tropft vom Teller. Der kleine Schlackerückstand ist weich und kann mit einem einzigen Schlag eines Meißelhammers abgeschlagen werden.
Das Design des Brenners bestimmt die Vorheizstabilität. Injektorbrenner eignen sich gut für Brenngase mit niedrigem Druck wie Erdgas oder Propan. Sie nutzen den Sauerstoffstrom, um das Brenngas in die Mischkammer zu ziehen. Gleichdruckbrenner erfordern ausgeglichene Gasleitungen für eine optimale Mischung, die typischerweise bei Acetylen verwendet werden. Beide Konstruktionen müssen unter rauen Bedingungen eine stabile Vorheizflamme aufrechterhalten. Die Auswahl des richtigen Schneidbrenners gewährleistet eine gleichmäßige Wärmeabgabe über verschiedene Blechdicken hinweg.
Die manuelle Brennervorwärmung eignet sich für kurze, individuelle Schnitte oder Reparaturen vor Ort. Integrierte automatisierte Vorwärmsysteme dominieren die schwere CNC-Profilbearbeitung. Automatisierte Systeme halten präzise Abstandsabstände ein. Dies gewährleistet eine gleichmäßige Wärmeübertragung ohne Ermüdung des Bedieners. Hochleistungsbrenner verfügen über größere Mischkammern, um die enorme BTU-Leistung zu liefern, die zum Vorheizen von Platten mit einer Dicke von mehr als 10 cm erforderlich ist.
Sie können einen leichten Brenner nicht dazu zwingen, eine schwere Stahlplatte vorzuwärmen. Die Mischkammer kann einfach nicht genug Gas strömen lassen, um die thermische Masse der Platte zu überwinden. Die Wärme wird schneller abgeleitet, als die Taschenlampe sie aufbringen kann. Hochleistungsbrenner sind mit größeren internen Gaskanälen speziell zur Unterstützung der Vorwärmflammen mit hohem Durchfluss ausgestattet, die für die Verarbeitung dicker Bleche erforderlich sind.

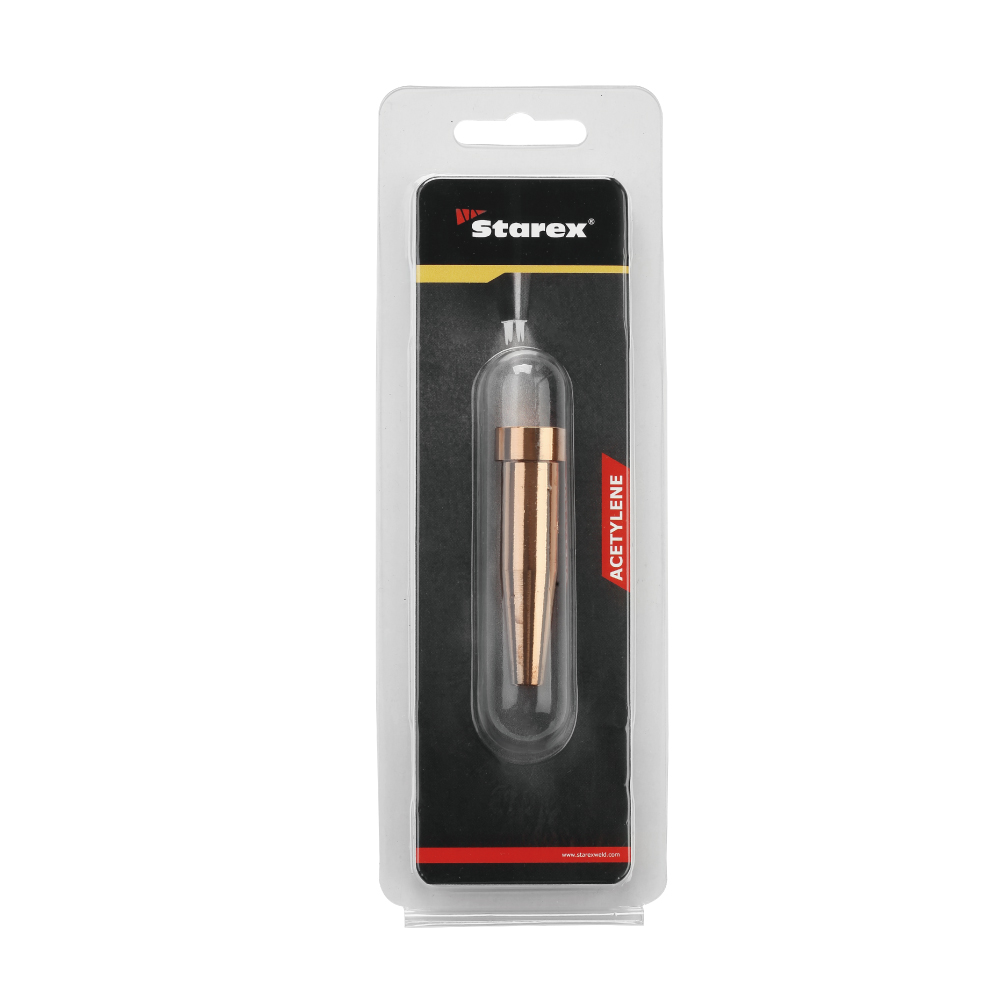

Das Düsendesign steuert die tatsächliche BTU-Leistung, die an die Platte abgegeben wird. Einteilige Kupferdüsen eignen sich aufgrund der hohen Verbrennungsgeschwindigkeit und intensiven Hitze für Acetylen. Zweiteilige Düsen eignen sich für alternative Brennstoffe wie Propan oder Erdgas, die eine tiefere Aussparung benötigen, um die Flamme zu verankern. Die Größe der Vorwärmöffnung muss genau zur Materialstärke passen.
Eine zu kleine Schneiddüse kann dicke Platten nicht mit ausreichender Hitze durchdringen. Der Schnitt wird immer wieder fehlschlagen. Eine übergroße Düse verschwendet Kraftstoff und schmilzt die Oberkante, wodurch Maßtoleranzen zerstört werden. Unterschiedliche Brenngase erfordern spezifische Düsengeometrien, um optimale Vorheizzeiten zu erreichen. Propan erfordert mehr Vorheizöffnungen, um der lokalen Aufheizgeschwindigkeit von Acetylen zu entsprechen.
Brenngastyp | Düsendesign | Vorheizeigenschaften | Beste Anwendung |
|---|---|---|---|
Acetylen | Einteiliges Kupfer | Intensive, stark lokalisierte Hitze. Schnelles Piercing. | Dünner bis mittlerer Stahl, kurze Vorwärmzeiten. |
Propan | Zweiteilig (Splined) | Breite Wärmeverteilung. Hohe Gesamt-BTU-Leistung. | Schneiden dicker Bleche, Bearbeitung schwerer Schrotte. |
Erdgas | Zweiteilig (tiefe Aussparung) | Langsamere lokale Erwärmung. Hervorragende Kantenqualität. | CNC-Profilschneiden, automatisierte Systeme. |
Die Verwendung einer Propandüse mit Acetylengas oder umgekehrt ist ein garantierter Ausfall. Die Flamme erlischt entweder und schlägt zurück in die Fackel, oder sie erlischt. Die Vorwärmöffnungen werden auf bestimmte Durchmesser gebohrt, um der Verbrennungsgeschwindigkeit des vorgesehenen Gases zu entsprechen. Passen Sie das Verbrauchsmaterial immer an die Brennstoffquelle und die Plattendicke an.
Der Vorwärmbedarf variiert drastisch je nach Materialchemie. Dünner kohlenstoffarmer Stahl erfordert nur minimale Vorwärmung. Die Standard-Schneidflamme liefert ausreichend Umgebungswärme, um den Schnitt einzuleiten und aufrechtzuerhalten. Dicke Abschnitte aus Weichstahl erfordern jedoch eine strenge thermische Kontrolle, um ein Herausfallen des Schnitts zu verhindern.
Stähle mit hohem Kohlenstoffgehalt und Verschleißbleche im Hardox-Stil sind sehr anfällig für Risse. Sie erfordern tiefe, einweichende Vorheizprotokolle. Wenn verschleißfester Stahl nicht vorgewärmt wird, kommt es garantiert zu Kantenversagen. Aufgrund der extremen Härte dieser Platten können sie keinen Temperaturschock absorbieren. Sie müssen vor dem Einbringen des Schneidsauerstoffs langsam und gleichmäßig auf Temperatur gebracht werden.
Wenn Sie AR400- oder AR500-Verschleißblech ohne Vorwärmen schneiden, hören Sie häufig einige Minuten nach Abschluss des Schnitts ein hörbares „Ping“. Das ist das Geräusch, wenn die Kante knackt. Der hohe Kohlenstoff- und Legierungsgehalt macht den Stahl unglaublich steif. Durch den schnellen Abkühlungszyklus eines Kaltschnitts entsteht Martensit, der den inneren Schrumpfungsspannungen nicht standhalten kann. Eine Vorwärmung auf 300 Grad mildert diesen thermischen Schlag, sodass die Kante beim Abkühlen leicht nachgibt und so Risse verhindert werden.
Die Kohlenstoffäquivalentformel (CE) dient als branchenübliche Bewertungslinse. Es bestimmt die Notwendigkeit des Vorwärmens basierend auf der Legierungszusammensetzung. Höhere CE-Werte weisen auf eine bessere Härtbarkeit und ein höheres Rissrisiko hin. Die Formel berücksichtigt Kohlenstoff, Mangan, Chrom, Molybdän, Vanadium, Nickel und Kupfer.
Kohlenstoffäquivalent (CE) | Schweißbarkeit/Schneidbarkeit | Vorheizanforderung | Typisches Material |
|---|---|---|---|
Bis zu 0,35 | Exzellent | Keine (Raumtemperatur) | Weichstahl (A36) |
0,36 bis 0,40 | Gut | Mildes Vorheizen (50 °C – 100 °C) | Stahl mit mittlerem Kohlenstoffgehalt |
0,41 bis 0,50 | Gerecht | Mäßiges Vorheizen (100 °C – 200 °C) | Hochfeste Niedriglegierung (HSLA) |
Über 0,50 | Arm | Hohes Vorheizen (200 °C – 300 °C+) | Verschleißfeste Platten (AR400/500) |
Übersetzen Sie diese CE-Werte in umsetzbare Temperaturbereiche in der Werkstatt. Bediener verwenden Temperaturanzeigestifte oder digitale Pyrometer, um den Wärmepegel zu überprüfen. Vermutungen führen zu Ausschuss. Präzise Messungen stellen sicher, dass die Platte den thermischen Belastungen des Schneidprozesses standhält. Sie markieren die Platte mit einem 250-Grad-Stift einen Zentimeter von der Schnittlinie entfernt. Wenn diese Markierung schmilzt und flüssig wird, wissen Sie, dass die Hitze das Material durchdrungen hat, und Sie können sicher mit dem Schneiden beginnen.
Die zu schnelle Anwendung von zu viel Wärme führt zu erheblichen Umsetzungsrisiken. Lokale Überhitzung führt zum Schmelzen der Oberfläche. Oberkanten werden abgerundet und verlieren an Maßhaltigkeit. Dünnere Platten verziehen sich bei ungleichmäßiger thermischer Belastung. Diese Verformung macht ein nachträgliches Einpassen und Schweißen nahezu unmöglich.
Mildern Sie dies, indem Sie die Hitze gleichmäßig über den gesamten Schnittweg verteilen. Vermeiden Sie es, einen einzelnen Ausgangspunkt punktuell zu erhitzen. Verwenden Sie bei manuellen Vorgängen eine schwungvolle Bewegung, um die Wärmeenergie zu verteilen. Programmieren Sie für CNC-Operationen einen langsamen Vorheizdurchgang entlang des Schnittpfads, bevor Sie den Sauerstoffstrom einschalten. Dadurch wird sichergestellt, dass sich die gesamte Wärmeeinflusszone gleichmäßig ausdehnt.
Wenn Sie eine starke Vorheizflamme zu lange an einer Stelle auf einer 1-Zoll-Platte halten, bildet sich eine Pfütze auf der Oberfläche, bevor die Unterseite der Platte überhaupt warm wird. Wärme braucht Zeit, um durch den Stahl zu leiten. Ein beweglicher Brenner lässt die Oberflächenwärme nach unten dringen, ohne die Oberkante zu zerstören. Auch die Reihenfolge Ihrer Schnitte hilft. Schneiden Sie zuerst die inneren Löcher und dann den äußeren Umfang. Dadurch kann der Großteil der Platte das Teil starr halten, während sich die inneren Spannungen abbauen.
Die manuellen Vorheiztechniken variieren stark zwischen den Betreibern. Ein Bediener beschleunigt möglicherweise den Prozess, während ein anderer die Platte überhitzt. Diese Inkonsistenz zerstört Produktionspläne. Empfehlen Sie Standardarbeitsanweisungen (SOPs) für alle Schneidstationen. Dokumentieren Sie genaue Vorwärmzeiten und -temperaturen für jede in der Anlage verarbeitete Materialqualität.
Fordern Sie die Bediener auf, die Vorwärmtemperaturen zu überprüfen, bevor sie den Schneidsauerstoffstrom einschalten. Konsequentes Training macht Rätselraten überflüssig. Es vereinheitlicht die Schnittqualität über alle Schichten hinweg. Regelmäßige Prüfungen der Schnittkanten zeigen schnell, ob Vorwärmprotokolle befolgt oder ignoriert werden. Wenn Sie abgerundete Oberkanten sehen, war das Vorheizen zu heiß oder der Brenner war zu nah dran. Wenn Sie schwere, aufgeschweißte Schlacken und eine raue Schnittfläche sehen, war die Platte zu kalt.
Das Vorwärmen bleibt ein nicht verhandelbarer Schritt zur Gewährleistung der strukturellen Integrität. Es garantiert eine gleichbleibende Kantenqualität in der professionellen Fertigung. Überprüfen Sie Ihre aktuellen Einstellungen sorgfältig. Bewerten Sie, ob Ihre aktuellen Brenner- und Düsenkombinationen ausreichend Vorwärmenergie für die Materialien liefern, die Sie täglich verarbeiten. Durch das richtige Wärmemanagement werden profitable Schneidvorgänge von denen getrennt, bei denen Nacharbeit an der Tagesordnung ist.
Überprüfen Sie die Materialspezifikationen und berechnen Sie die CE-Werte für alle eingehenden Stahlplatten.
Überprüfen Sie die aktuellen Ausschuss- und Nacharbeitsquoten, um Thermoschockfehler zu identifizieren.
Wenden Sie sich an Ausrüstungsspezialisten, um die Schneidausrüstung für eine optimale Wärmekontrolle aufzurüsten.
Setzen Sie an allen manuellen Schneidstationen temperaturanzeigende Buntstifte oder digitale Pyrometer ein.
Erstellen Sie schriftliche Standardarbeitsanweisungen (SOPs) für Vorheizzeiten basierend auf der Plattendicke.
A: Während dünner Stahl mit niedrigem Kohlenstoffgehalt fehlerverzeihend ist, müssen dickere Abschnitte vorgewärmt werden, um die Fahrgeschwindigkeit aufrechtzuerhalten. Es sorgt für einen vollständigen Schlackenauswurf und verhindert einen Thermoschock. Ohne Vorwärmen entziehen dicke Platten der Schnittzone zu schnell Wärme, was dazu führt, dass die Oxidationsreaktion ins Stocken gerät und der Schnitt fehlschlägt.
A: Wenn man die Temperatur des Grundmetalls näher an seinen Zündpunkt anhebt, kann der Oxidationsprozess schneller ablaufen. Dies ermöglicht höhere und gleichmäßigere Fahrgeschwindigkeiten. Schnelleres Schneiden reduziert die Arbeitszeit und verhindert, dass sich die Hitze zu weit in die umgebende Platte ausbreitet, wodurch Verformungen minimiert werden.
A: Eine zu kleine Düse führt zu unzureichender Hitze, wodurch der Schnitt ausfällt und versagt. Eine übergroße Düse verschwendet Brenngas, schmilzt die Oberkante der Platte und erzeugt eine breite, unvorhersehbare Schnittfuge. Die Düsen müssen unbedingt auf die Materialstärke und die Art des Brenngases abgestimmt sein.
A: Verwenden Sie die Kohlenstoffäquivalentformel (CE), um die Härtbarkeit des Materials zu beurteilen. Kombinieren Sie diesen CE-Wert mit Materialdickentabellen, die von metallurgischen Standards bereitgestellt werden. Überprüfen Sie vor dem Schneiden die erforderliche Temperatur auf der Platte mit Temperaturanzeigestiften oder Infrarot-Digitalpyrometern.
A: Standardbrenner eignen sich für mittlere Dicken. Allerdings überschreiten Platten mit einer Dicke von mehr als mehreren Zoll häufig die BTU-Leistung der Standardausrüstung. Hierzu sind spezielle Hochleistungsbrenner, größere Vorheizdüsen oder externe Heizmethoden wie Induktionsspulen oder spezielle Rosenknospen-Heizspitzen erforderlich.
A: Bei beiden Prozessen wird eine Vorwärmung eingesetzt, um die Abkühlgeschwindigkeit zu reduzieren, die Wärmeausdehnung zu steuern und wasserstoffinduzierte Rissbildung zu verhindern. Beim Vorwärmen des Schneidvorgangs geht es jedoch auch ausschließlich darum, den Stahl auf seine Zündtemperatur zu bringen, um die zum Durchtrennen des Metalls erforderliche exotherme Oxidationsreaktion einzuleiten und aufrechtzuerhalten.
