Mit zunehmender Stahlplattendicke ändern sich die thermodynamischen Anforderungen und die Fluiddynamik des Sauerstoffstroms exponentiell. Die physikalische Realität des thermischen Schneidens schreibt vor, dass die Belastung einer Standardanlage über die vorgesehene Kapazität hinaus unweigerlich zu Beeinträchtigungen des Schnitts führt. Die Anwendung eines einheitlichen Ansatzes bei der Geräteauswahl führt zu übermäßiger Schlackenansammlung, breiten Schnittfugen, starkem Schmelzen der Oberkante und der Verschwendung von Verbrauchsgasen. Diese Ineffizienzen führen direkt zu erhöhten Sekundärbearbeitungsanforderungen und unnötigen Betriebsverzögerungen.
Die Auswahl des richtigen Schneidbrenners und der richtigen Schneiddüse erfordert eine systematische Bewertung der Materialstärke, der Gasdurchflusskapazität und der Brennstoffart. Eine ordnungsgemäße Konfiguration gewährleistet Präzision, hält Sicherheitsstandards ein und optimiert den Gasverbrauch. Durch das Verständnis, wie die physikalischen Abmessungen des Stahls mit der Vorwärmflamme und dem Sauerstoffstrahl interagieren, können Betreiber ihre Brennschneidsysteme so konfigurieren , dass sie alles von dünnen Blechen bis hin zu massiven Stahlblöcken ohne Qualitätseinbußen verarbeiten können.
Der Bohrungsdurchmesser ist nicht verhandelbar: Die Größe der Schneidsauerstoffbohrung muss direkt mit der Plattendicke skalieren, um die richtige Sauerstoffstrahlgeschwindigkeit für eine effektive Schlackenabführung aufrechtzuerhalten.
Die Durchflusskapazität bestimmt die Brennerauswahl: Für Platten mit mehr als 100 mm (4 Zoll) sind Hochleistungsschneidbrenner mit größeren internen Gasdurchgängen zwingend erforderlich, um Durchflussmangel zu verhindern.
Brennstoffgas treibt Düsendesign an: Die Wahl zwischen Acetylen (einteilige Düsen) und alternativen Brennstoffen wie Propan oder Erdgas (zweiteilige Düsen) verändert die Vorwärmzeiten und die Geräteauswahl für dicke Bleche grundlegend.
Abgewinkelte Schnitte erhöhen die effektive Dicke: Beim Abschrägen ist der Schnittweg länger als die Nenndicke der Platte, was eine entsprechende Vergrößerung der Schneiddüsengröße erfordert.
Sicherheitsmaßstab mit Dicke: Das Schneiden dickerer Materialien erhöht das Risiko anhaltender Fehlzündungen; Die Ausrüstung muss für die spezifischen Gasdrücke und -volumina ausgelegt sein, die erforderlich sind.
Beim thermischen Schneiden wird Kohlenstoffstahl auf seine Zündtemperatur von etwa 870 °C (1600 °F) erhitzt. Bei dieser Temperatur oxidiert der Stahl schnell, wenn er einem reinen Sauerstoffstrom ausgesetzt wird. Das Erreichen und Aufrechterhalten dieser lokalen Temperatur wird mit zunehmender Plattendicke deutlich schwieriger. Dickere Platten fungieren als massive Wärmesenken, indem sie der Schnittzone schnell Wärmeenergie entziehen und sie an das umgebende Metall abgeben.
Um diesem schnellen Wärmeverlust entgegenzuwirken, müssen Betreiber Geräte mit höherer Vorwärmleistung einsetzen. Das Auslösen und Aufrechterhalten der exothermen Reaktion auf einer 150-mm-Platte erfordert im Vergleich zu einer 10-mm-Platte eine enorme, anhaltende Wärmezufuhr. Wenn die Vorwärmflamme für dünne Bleche überdimensioniert ist, führt die überschüssige Hitze zu starker Abrundung und Verformung der Oberkante. Wenn die Vorwärmung bei dicken Blechen zu klein ist, schlägt der Schnitt häufig fehl, da der Stahl unter seine Zündtemperatur fällt, bevor der Sauerstoffstrahl das Material vollständig durchdringen kann.
Der Schneidsauerstoffstrom erfüllt zwei Funktionen: Er oxidiert den erhitzten Stahl chemisch und bläst die resultierende geschmolzene Schlacke physikalisch durch die Schnittfuge. Da der Sauerstoff mit dem Eisen reagiert, entsteht zusätzliche Wärme, die den Prozess über die gesamte Schnitttiefe aufrechterhält. Die Aufrechterhaltung der Kohärenz dieses Sauerstoffstrahls ist für einen sauberen, geraden Schnitt von größter Bedeutung.
Eine größere Plattendicke erfordert eine größere Sauerstoffmenge, die mit einem bestimmten Druck zugeführt wird, um die Strahlkohärenz bis zum Boden des Schnitts aufrechtzuerhalten. Wenn der Strahl vorzeitig seine Form oder Geschwindigkeit verliert, gefriert die Schlacke am unteren Rand und es entsteht eine unordentliche, schwer zu entfernende Schlacke. Die Fluiddynamik des Sauerstoffstroms muss laminar bleiben. Das Einbringen von übermäßigem Druck durch eine kleine Öffnung erzeugt Turbulenzen, die den Strahl zerstreuen und das vertikale Profil der Schnittfuge zerstören.
Das Durchführen von Schrägschnitten führt zu einer erheblichen geometrischen Änderung des Schneidprozesses. Beim Schneiden in einem Winkel erhöht sich die tatsächliche Distanz, die der Sauerstoffstrahl durch das Metall zurücklegen muss, im Vergleich zu einem geraden vertikalen Schnitt erheblich. Bediener müssen diesen größeren Abstand berücksichtigen, um die Schnittqualität und Durchdringung aufrechtzuerhalten.
Die mathematische Realität des Abschrägens ist klar. Durch Anbringen einer 45-Grad-Abschrägung auf einer 50-mm-Platte erhöht sich die effektive Dicke, die der Strahl durchdringen muss, auf über 70 mm. Die in diesem Bereich übliche Faustregel erfordert die Anpassung der Gerätegröße und der Gasflusseinstellungen auf der Grundlage dieser effektiven, abgewinkelten Dicke und nicht der nominalen vertikalen Plattendicke. Wenn die Gerätegröße für schwere Fasen nicht vergrößert wird, führt dies zu einer unvollständigen Durchdringung und starken Schlackenansammlungen an der Unterkante.
Nicht alle Brenner sind für die extremen Gasmengen ausgelegt, die für die Grobblechbearbeitung erforderlich sind. Geräte werden im Allgemeinen basierend auf den Rohrinnendurchmessern und den Ventildurchflusskoeffizienten (Cv) in die Klassifizierungen „Standardlast“, „Mittellast“ und „Schwerlast“ eingeteilt. Diese Innenabmessungen bestimmen das maximale Gasvolumen, das das Werkzeug liefern kann, ohne einen einschränkenden Engpass zu verursachen.
Bei der Marke von 75–100 mm (3–4 Zoll) liegt ein Schwellenwert. Ab dieser Dicke kommt es bei Standard- und mittelschweren Brennern zu Gasmangel. Die internen Kanäle können einfach nicht genug Sauerstoff strömen lassen, um die erforderliche Strahlgeschwindigkeit am Düsenausgang aufrechtzuerhalten. Dieser Mangel führt zu starken Druckabfällen, instabilen Flammen und unvermeidlichen Schnittverlusten. Für Grobblechanwendungen ist die Umrüstung auf einen Hochleistungs- Schneidbrenner mit vergrößerten Gasrohren eine strikte betriebliche Anforderung.
Die Methode, mit der Sauerstoff und Brenngas innerhalb der Anlage gemischt werden, spielt eine wichtige Rolle für Leistung und Sicherheit, insbesondere bei hohen Durchflussraten. Gleichdruckmischer (Überdruckmischer) erfordern, dass sowohl Sauerstoff als auch Brenngas mit ungefähr dem gleichen Druck in die Mischkammer gelangen. Diese sind äußerst effektiv, wenn unter hohem Druck stehendes Brenngas aus Zylindern oder Großtanks leicht verfügbar ist.
Injektormischer (Niederdruckmischer) nutzen den Hochgeschwindigkeitssauerstoffstrom, um einen Venturi-Effekt zu erzeugen, der das Brenngas physisch in die Mischkammer zieht. Dieser Mechanismus ist erforderlich, wenn Niederdruck-Kraftstoffquellen wie Erdgasleitungen genutzt werden. Beim Skalieren auf die enormen Gasmengen, die zum Schneiden von Abschnitten über 150 mm erforderlich sind, bieten Injektormischer oft eine überlegene Flammenstabilität und Sicherheit, da sie aktiv verhindern, dass sich der Hochdrucksauerstoff bei schwerem Betrieb in der Kraftstoffleitung zurückstaut.
Die physische Geometrie des Werkzeugs wirkt sich direkt auf die Ergonomie des Bedieners und die Schnittkontrolle aus. Zu den gängigen Kopfwinkeln gehören 90-Grad-, 75-Grad- und gerade Konfigurationen. Die Wahl des Winkels hängt ganz von der Schnittposition und der physikalischen Umgebung des Werkstücks ab.
Bei der extremen Strahlungswärme, die beim Schneiden dicker Bleche entsteht, ist die Einhaltung eines gleichmäßigen Abstands von entscheidender Bedeutung. Ein 90-Grad- oder 75-Grad-Kopf ermöglicht es dem Bediener, seine Hände oder ein Führungsrad bequem auf der Plattenoberfläche abzulegen und gleichzeitig seinen Körper von der direkten Wärmezone fernzuhalten. Gerade Konfigurationen sind in erster Linie für mechanisierte Anlagen oder spezielle Schrottzerkleinerungsszenarien reserviert, bei denen der Bediener tief in enge Räume greifen muss.
Die Tipptabellen der Hersteller basieren auf einer strengen Fluiddynamik-Technik. Größere Schneidsauerstoffbohrungen ermöglichen einen höheren Durchfluss durch die Öffnung, ohne dass übermäßige, turbulente Drücke erforderlich sind. Das Ziel besteht darin, eine große Menge Sauerstoff in einer glatten, zusammenhängenden Säule zu liefern.
Beim Versuch, dicken Stahl zu schneiden, führt die Verwendung einer kleinen Bohrung bei hohem Druck zu einem stark turbulenten Strahl. Durch diese Turbulenzen entsteht eine trichterförmige Schnittfuge, bei der sich der Schnitt unterhalb der Oberfläche unvorhersehbar erweitert und es oft nicht gelingt, die Schlacke am Boden zu entfernen. Umgekehrt führt die Verwendung einer großen Bohrung bei niedrigem Druck bei dünnem Material dazu, dass die Geschwindigkeit nicht ausreicht, um das geschmolzene Metall wegzublasen, was dazu führt, dass die Schlacke hinter dem Schnitt einfach wieder zusammenschmilzt. Nur durch die Abstimmung des Bohrungsdurchmessers auf die exakte Plattendicke kann das richtige Verhältnis von Volumen und Geschwindigkeit gewährleistet werden.
Die physikalische Konstruktion der Verbrauchsmaterialspitze muss den spezifischen Brenneigenschaften des verwendeten Brenngases entsprechen. Die Branche verlässt sich auf zwei unterschiedliche Designs, um diese Unterschiede sicher und effizient zu bewältigen.
Düsentyp | Konstruktion | Brenngaskompatibilität | Design-Rationale |
|---|---|---|---|

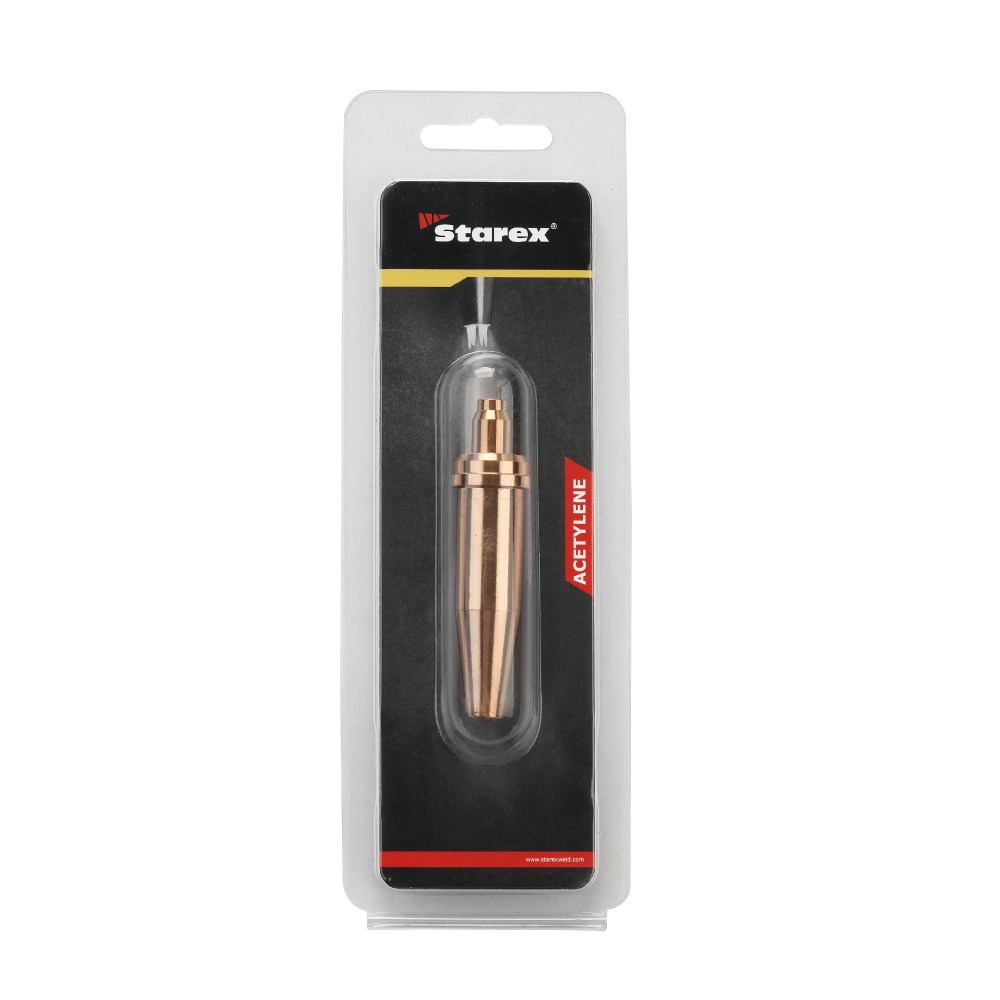

Ein Stück | Massives Kupfer mit präzisionsgebohrten Öffnungen. | Acetylen | Acetylen hat eine extrem schnelle Brenngeschwindigkeit. Die flache Oberfläche des einteiligen Designs verhindert, dass die Flamme in der Spitze zurückbrennt. |
Zweiteilig | Innere Messing-/Kupferverzahnung mit äußerer Kupferschale. | Propan, Erdgas, Propylen | Alternative Kraftstoffe verbrennen deutlich langsamer. Das vertiefte Design verankert die Flamme und verhindert, dass der Hochgeschwindigkeitssauerstoff die Vorheizflamme ausbläst. |
Die Wahl der falschen Bauart für Ihr Brenngas führt zu ständigen Flammenausbrüchen oder gefährlichen anhaltenden Fehlzündungen. Eine Schneiddüse muss speziell für die Thermodynamik des durch sie strömenden Gases konstruiert werden.
Die Wahl des Brenngases bestimmt die Vorheizzeit, die erforderliche spezifische Ausrüstung und die Gesamteffizienz des Betriebs. Acetylen bietet die höchste Flammentemperatur und eignet sich daher hervorragend zum schnellen Vorheizen dünner bis mittelgroßer Platten. Aufgrund seiner geringeren Gesamtwärmeabgabe (BTU) ist es jedoch weniger effektiv bei der Durchdringung der massiven Kühlkörper extrem dicker Platten.
Alternative Brennstoffe wie Propan und Erdgas bieten eine höhere Gesamtwärmefreisetzung und liefern die nachhaltige Wärmeenergie, die erforderlich ist, um dicke Platten auf Zündtemperatur zu halten. Bei extremen Dicken von 150 mm bis über 300 mm werden häufig flüssige Kohlenwasserstoff-Brennstoffalternativen wie Benzin-/Sauerstoffsysteme eingesetzt. Die Verdampfung flüssiger Brennstoffe bietet im Vergleich zu herkömmlichen gasförmigen Brennstoffen eine höhere lokale Energiedichte, treibt intensive Hitze tief in die Schnittfuge und verhindert ein Aushärten des Schnitts.
Betreiber müssen den exponentiellen Anstieg des Sauerstoffverbrauchs mit zunehmender Plattendicke und Bohrungsgröße berücksichtigen. Beim Schneiden einer 100-mm-Platte wird nicht einfach doppelt so viel Sauerstoff verbraucht wie bei einer 50-mm-Platte; Das erforderliche Volumen skaliert dramatisch, um die erforderliche Strahlkohärenz und Schlackenaustrittsgeschwindigkeit über die längere vertikale Distanz aufrechtzuerhalten.
Das Verständnis dieser Verbrauchsraten ist für die Berechnung der Betriebskosten eines Projekts von entscheidender Bedeutung. Die Verwendung einer größeren Spitze verbraucht zwar mehr Gas pro Minute, führt den Schnitt jedoch häufig deutlich schneller und sauberer durch als eine zu kleine Spitze, die sich durch das Material kämpft. Die Arbeits- und Zeitersparnis durch die Verwendung der richtigen, größeren Spitzengröße gleicht fast immer die erhöhten Kosten für Verbrauchsgas aus und reduziert gleichzeitig die Notwendigkeit des Nachschleifens.
Es besteht ein direkter, umgekehrter Zusammenhang zwischen der Verfahrgeschwindigkeit und der Blechdicke. Wenn das Material dicker wird, muss der Bediener langsamer fahren, um dem Sauerstoffstrahl genügend Zeit zu geben, den Stahl zu oxidieren und die tiefe Schnittfuge freizumachen. Wenn die Fahrgeschwindigkeit bei dicken Platten zu hoch eingestellt wird, zieht der Schnittstrahl nach hinten und dringt schließlich nicht mehr in die Unterkante ein.
Um die Geschwindigkeit ohne Qualitätseinbußen bei dickeren Materialien zu optimieren, können Bediener divergente Hochgeschwindigkeitsspitzen verwenden. Diese speziellen Verbrauchsmaterialien verfügen über eine innere Verjüngung, die den Sauerstoffstrahl erweitert und ihn auf Überschallgeschwindigkeit beschleunigt. Dieses fortschrittliche strömungsdynamische Design verbessert sowohl die Schnittqualität als auch die maximale Verfahrgeschwindigkeit bei Grobblechen im Vergleich zu Standardkonstruktionen mit zylindrischer Bohrung.
Großvolumige Hochdruckarbeiten an dicken Platten erhöhen die Schwere und Häufigkeit von Fehlzündungen erheblich. Beim Durchstechen von Grobblech oder bei der Begegnung mit inneren Einschlüssen kann geschmolzene Schlacke leicht in die Spitzenöffnungen zurückspringen. In Szenarien mit hohem Durchfluss kann diese Störung dazu führen, dass sich die Gasgemische im Inneren der Anlage entzünden.
Um dieses Risiko zu mindern, sind Flammenrückschlagsicherungen mit hohem Durchfluss und Hochleistungs-Rückschlagventile obligatorisch. Standardableiter behindern häufig den Gasfluss und verursachen genau die Hungerprobleme, die Betreiber zu vermeiden versuchen. Daher muss die Sicherheitsausrüstung explizit für die hohen Durchflussmengen ausgelegt sein, die bei Grobblecharbeiten erforderlich sind, um Schutz ohne Leistungseinbußen zu gewährleisten.
Manuelle Arbeiten an dicken Blechen stellen eine hohe körperliche Belastung für den Bediener dar. Die intensive Strahlungswärme in Kombination mit den extrem langsamen Vorschubgeschwindigkeiten, die für dicken Stahl erforderlich sind, erschwert es, bei langen Schnitten eine ruhige Hand und einen gleichmäßigen Abstand zu wahren. Ermüdung führt direkt zu schlechter Schnittqualität, Furchenbildung und verlorenem Eindringvermögen.
Bei der Bearbeitung von Platten mit einer Dicke von mehr als 75 mm über große Entfernungen ist der Übergang von manuellen Werkzeugen zu maschinellen Lösungen äußerst vorteilhaft. Durch den Einsatz eines mechanisierten Geradeaustraktors oder einer CNC-Autogenbrennanlage wird der menschliche Faktor der Ermüdung beseitigt. Diese Systeme sorgen für eine perfekt konstante Fahrgeschwindigkeit und einen gleichmäßigen Abstand und sorgen so für einen gleichmäßigen, qualitativ hochwertigen Schnitt, während der Bediener gleichzeitig sicher von der intensiven Wärmezone ferngehalten wird.
Erfolgreiches Brennschneiden ist eine Übung in Fluiddynamik und angewandter Thermodynamik. Die Ausrüstung muss das erforderliche Gasvolumen liefern und die Verbrauchsmaterialien müssen dieses Volumen so formen, dass es perfekt zu den physikalischen Abmessungen der Stahlplatte passt. Das Ignorieren dieser physischen Realitäten führt zu schlechter Qualität, verschwendeten Ressourcen und unsicheren Arbeitsbedingungen.
Um optimale Ergebnisse zu gewährleisten, befolgen Sie die folgenden Schritte:
Überprüfen Sie die maximale Plattendicke, die Sie bearbeiten möchten, und berücksichtigen Sie dabei die erhöhte effektive Dicke aller Fasenwinkel.
Wählen Sie das thermodynamisch am besten geeignete Brenngas für diese spezifische Dicke.
Wählen Sie den entsprechenden Spitzentyp und die entsprechende Spitzengröße basierend auf den technischen Diagrammen des Herstellers.
Stellen Sie sicher, dass die von Ihnen gewählte Ausrüstung über die interne Durchflusskapazität verfügt, um die erforderlichen Gasmengen ohne Hunger zu unterstützen.
Führen Sie Testschnitte an Restmaterial gleicher Dicke durch, um die Vorwärmintensität und die Vorschubgeschwindigkeit einzustellen, bevor Sie mit dem endgültigen Werkstück beginnen.
A: Sie müssen sich auf die spezifische Spitzentabelle des Geräteherstellers beziehen. Passen Sie die genaue Dicke der Stahlplatte an die Tabelle an, um sicherzustellen, dass Sie den richtigen Sauerstoffbohrungsdurchmesser auswählen. Dies gewährleistet das richtige Gasdurchflussvolumen und die richtige Strahlgeschwindigkeit, die zum sauberen Trennen des Materials und zum Abtransport der Schlacke erforderlich sind.
A: Nein. Der Standardausrüstung fehlt der Innenrohrdurchmesser, der erforderlich ist, um das enorme Sauerstoffvolumen zu fließen, das für 100-mm-Platten erforderlich ist. Der Versuch, dies zu tun, führt zu Durchflussmangel, Druckabfällen und Schnittversagen. Für dicke Platten ist eine Hochleistungsausrüstung mit größeren internen Gasdurchgängen zwingend erforderlich.
A: Durch die Verwendung einer übergroßen Spitze werden erhebliche Mengen an Sauerstoff und Brenngas verschwendet. Die übermäßige Vorwärmung führt zu starkem Schmelzen und Abrunden der Oberkante, während der überdimensionierte Sauerstoffstrahl eine viel breitere Schnittfuge als nötig erzeugt, was die Gesamtgenauigkeit verringert und die Nachreinigungszeit verlängert.
A: Propan und Erdgas haben im Vergleich zu Acetylen eine viel langsamere Verbrennungsgeschwindigkeit. Das zweiteilige Design verfügt über eine vertiefte Innenverzahnung, die eine schützende Schale bildet. Dies verankert die langsamer brennende Flamme und verhindert, dass der Hochgeschwindigkeits-Schneidsauerstoffstrom die Vorwärmflamme während des Betriebs ausbläst.
A: Nein. Übermäßiger Druck drückt zu viel Gas durch die Öffnung, was zu starken Turbulenzen im Strahl führt. Diese Turbulenzen zerstören die kohärente Form des Sauerstoffstroms, verringern die Schnittqualität, erweitern die Schnittfuge unvorhersehbar und behindern tatsächlich die Fähigkeit des Strahls, Schlacke vom Boden des Schnitts zu entfernen.
A: Gleichdruckmischer erfordern, dass sowohl Sauerstoff als auch Brenngas mit ähnlichen Überdrücken eintreten. Injektormischer nutzen den Hochgeschwindigkeits-Sauerstoffstrom, um einen Venturi-Effekt zu erzeugen, der Brenngas mit niedrigem Druck in die Mischung zieht. Einspritzdüsen sind sicherer und stabiler, wenn Niederdruck-Kraftstoffquellen wie Erdgas verwendet werden.
A: Winkelschnitte erhöhen die tatsächliche Distanz, die der Sauerstoffstrahl durch das Metall zurücklegen muss. Eine 45-Grad-Abschrägung auf einer 50-mm-Platte sorgt für eine effektive Dicke von über 70 mm. Betreiber müssen ihre Ausrüstung dimensionieren und die Durchflussraten auf der Grundlage dieses längeren diagonalen Wegs anpassen, nicht auf der Grundlage der vertikalen Plattendicke.
